Podlahové vedenie Terno Scorrevoli (vodiaci tŕň 6 mm) / FLUID Classic / BASIC Classic

Stabilný a bezpečný chod bez kmitania – Tento spodný vodiaci tŕň 6 mm je originálnym príslušenstvom od špičkového talianskeho výrobcu Terno Scorrevoli. Je plne kompatibilný s posuvnými systémami sérií Classic BASIC a Classic FLUID. Slúži na spodné zaistenie dverného krídla, čím zabraňuje jeho kývaniu do strán a udržiava ho v dokonalej vertikálnej línii.
Vedenie ponúka mimoriadnu variabilitu pri montáži. Je určené na klasické upevnenie do podlahy so zapustením do vyfrézovanej drážky, no rovnako dobre ho možno využiť na vedenie dverí bez nutnosti frézovania – v takom prípade sa montujú dva tŕne proti sebe z vonkajších strán dverného krídla. Vďaka kompaktnej a robustnej konštrukcii je certifikovaný pre zaťaženie v rozsahu od 50 do 120 kg , čo garantuje bezproblémový chod stredne ťažkých interiérových krídel aj masívnejších dverí.
Technické informácie
Výrobca: Terno Scorrevoli
Šírka vodiaceho tŕňa: 6 mm
Určené pre šírku drážky vo dverách: 6 mm (pri zapustenej montáži)
Dĺžka základne: 32 mm
Šírka základne: 30 mm
Výška tŕňa (hĺbka zapustenia do dverí): 14 mm
Odporúčaná svetlá výška (medzera medzi podlahou a dverami): 10 mm
Určené pre zaťaženie: 50 až 120 kg
Materiál: kov / vysokoodolný plast
Kompatibilita: systémy Terno Scorrevoli Classic BASIC a Classic FLUID
Výhody produktu
Dva spôsoby montáže: Umožňuje štandardnú skrytú montáž do užšej 6 mm drážky, ako aj bezfrézovú montáž s použitím dvoch tŕňov z bočných strán dverí.
Tichý a plynulý posuv: Zabezpečuje hladký chod dverí v drážke bez zbytočného trenia či hluku.
Ultra kompaktný rozmer: Základňa s dĺžkou iba 32 mm je ešte diskrétnejšia a minimalizuje nároky na priestor na podlahe.
Vysoká odolnosť: Navrhnutý tak, aby bez problémov zvládol každodenné namáhanie dverí s hmotnosťou do 120 kg.
Dôležité príslušenstvo (nie je súčasťou balenia)
Vodiaci tŕň je samostatný montážny komponent. Pre kompletnú stavbu posuvných dverí potrebujete:
Sadu koliesok s vozíkmi – Classic BASIC alebo Classic FLUID (v nosnostiach od 50 do 120 kg).
Vodiacu koľajnicu (kód 1280).
Balenie obsahuje
1x Vodiaci tŕň
Montáž
Vodiaci tŕň sa priskrutkuje k podlahe v mieste, kde sa dvere prekrývajú so stenou či stavebným otvorom.
Môžete si vybrať z dvoch montážnych postupov:

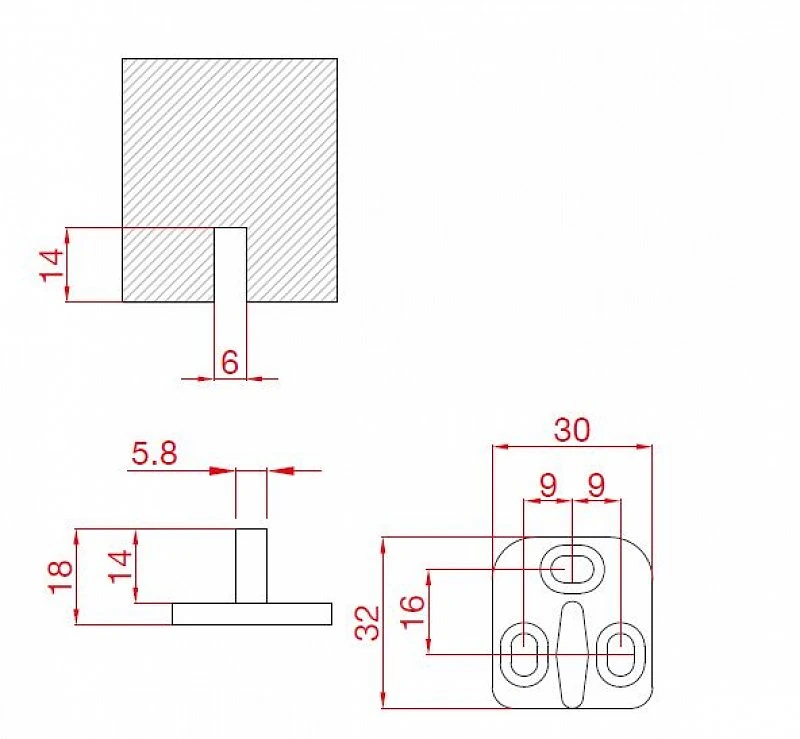

Montáž s frézovaním (skrytá): V spodnej hrane dverného krídla sa vopred vyfrézuje užšia drážka so šírkou 6 mm a hĺbkou 14 mm, do ktorej nasadený tŕň zapadne a zostane úplne neviditeľný.
Montáž bez frézovania (bočné vedenie): Ak nechcete do dverí frézovať drážku, upevnite k podlahe dva vodiace tŕne vedľa seba tak, aby dvere prechádzali presne medzi nimi. Tŕne tak budú viesť dverné krídlo bezpečne z každej strany.
Pri oboch typoch montáže je dôležité dodržať odporúčanú 10 mm medzeru medzi podlahou a spodnou hranou dverí. Presnú schému nájdete v technickom nákrese v sekcii Prílohy na stiahnutie.
O značke TERNO SCORREVOLI
Talianska spoločnosť Terno Scorrevoli S.p.A. je svetovým lídrom v inováciách posuvných systémov pre nábytok a dvere. S viac ako 70-ročnou tradíciou prinášajú riešenia, ktoré spájajú špičkovú funkčnosť s minimalistickým talianskym dizajnom a prísne certifikovanou kvalitou každého konštrukčného detailu.

Výrobca

Terno Scorrevoli

Objednávkové číslo

TE.F.B.45
